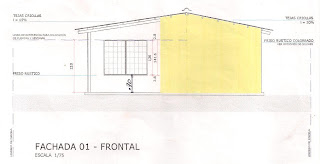

Fachada Frontal
área 1= b x h
área 1= 6.85m x 2.40m=16.44 m2
área 2= b x h
área 2= 175.6m x 141.6m=317.2 m2
área total= 16.44 m2 - 317.2 m2 = 13.268 m2
área 1= b x h
área 1= 10.00m x 2.40m= 24.00 m2
área 2= b x h
área 2= 1.05m x 1.05m= 1.1025 m2
área 3= b x h
área 3= 1.756m x 1.416m= 2.486496 m2
área 4= b x h
área 4= 1.056m x 0.431m= 45.5136 m2
área 5= b x h
área 5= 0.80m x 2.10m= 1.68 m2
área total= A1 - A2 - A3 - A4
área total= 24.00 m2 - 1.1025 m2 - 2.486496 m2 - 91.0272 m2 - 1.68 m2= 17.82 m2
área 1= b x h
área 1= 10.00m x 2.40m= 24.00 m2
área 2= b x h
área 2= 1.756m x 1.416m= 2.486496 m2 x 2= 4.972992 m2
área total= área 1 - área 2
área total= 24.00 m2 - 4.972992 m2= 19.027008 m2
área 1= b x h
área 1= 7.00m x 2.40 m= 16.8 m2
área 2= b x h/2
área 2= 2.92 m x 2.40 m/2= 3.504 m2
área 3= b x h/2
área 3= 3.93 m x 2.40 m/2= 4.718 m2
área total = área 1 + área 2 + área 3
área total = 16.8 m2 + 3.504 m2 + 4.718 m2 = 25.022 m2
Friso Fachada Principal
A friso = 25.022 m2 - 3.17 x 2= 43.704 m2
A espesor = 43.704 m2 x 1.5= 65.556 m2
Friso Fachada Posterior
A friso = 25.022 m2 x 2= 50.044 m2
A espesor = 50.044 m2 x 1.5= 75.066 m2
Friso Fachada Lateral Derecha
A friso = 24.00 m2 - 6.179268 x 2= 35.641464 m2
A espesor = 35.641464 m2 x 1.5= 57.081024 m2
eje 1 = 2.40 + 0.28= 2.68 x 4= 10.72 x 8.89= 92.30 ml
eje 2 = 3.008 x 4= 12.032 x 8.89= 106.97 ml
eje 3 = 2.462 x 4= 9.848 x 8.89= 87.55 ml
total de columna Conduven= eje 1 + eje 2 + eje 3
total de columna Conduven= 92.30 + 106.97 + 87.55= 289.82 ml
Cálculo de correas Conduven de 120 x 60
correa = 14 x 11.02= 154.28 x 3.94= 607.68 ml
Cálculo de vigas Conduven de 120 x 60
vigas = 8 x 8.02 x 6.70= 57.73 ml
Cálculo de Excavación eje 1 - 3
eje 1 -3 = 0.80 x 0.80 x 0.30 x 12= 2.304
Excavación de losa = 7 x 0.10= 7
total = 2.304 + 7= 9.304
